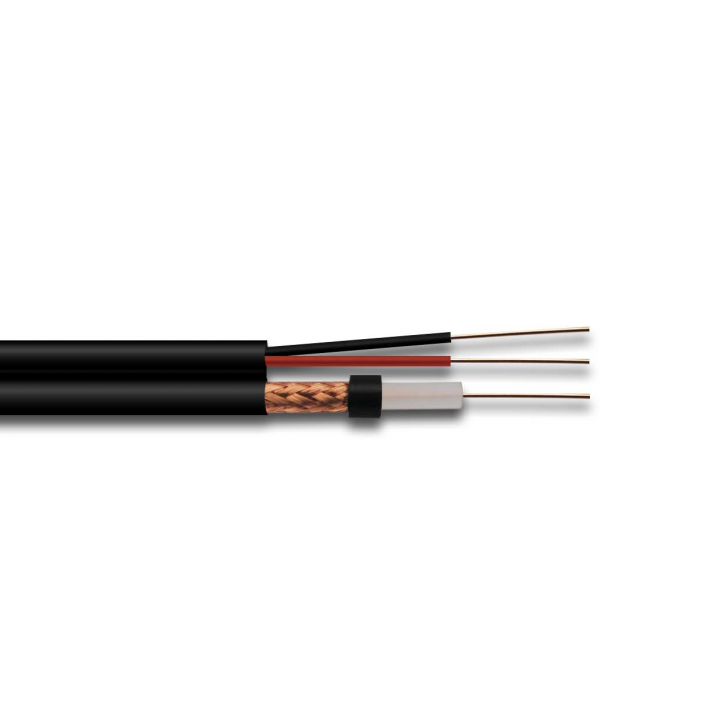

RG59/U COAX + 18/2 Siamois 3.0 GHz CCTV CL2R/CMR

$1.00

Applications

Vidéo numérique série haute définition, vidéo analogique haute résolution, signal haut débit de haut de gamme, transmission par satellite, audio numérique (AES3id, SPDIF ou horloge mondiale), Vidéosurveillance / Données / Alimentation, Vidéo de bande de sécurité

Caractéristiques et avantages
  • Facile à utiliser
  • Le diélectrique en polyéthylène à base de polyéthylène injecté d’azote réduit l’atténuation des hautes fréquences tout en maintenant une structure cellulaire uniforme, une faible perte de retour et une résistance à l’écrasement exceptionnelle
  • Flexible et facile à dénuder
  • Conforme ou dépasse les normes NEC
  • Conforme RoHS
  • Marquage de légende pour les pièces et les zones pour gagner du temps d’installation
  • Marquage de métrage E-Z avec ordre croissant et décroissant
  • Entièrement balayé à 3.0 GHz
  • Exempt de métaux restreints et de composés dangereux. Consultez notre étiquette de feuille verte pour plus d’informations

Print Friendly, PDF & Email

Description

Caractéristiques physiques
20AWG RG59/U
  • Conducteur: Cuivre nu solide 20 AWG
  • Isolation: Polyoléfine de qualité supérieur  (ignifuge et conforme RoHS)
  • Diamètre diélectrique (po): 0.146
  • Couleur diélectrique: Naturel
  • Tresse: Alliage d’aluminium revêtu de cuivre, couverture à 95%
  • Gaine: PVC (ignifuge et conforme RoHS)
  • Diamètre nominal du câble (po): 0.24
  • Épaisseur nominale de la gaine (po): 0.035
18AWG 2/C
  • Conducteur: 18 AWG 2/c 19 brins de cuivre nu
  • Insulation: Polyoléfine de qualité supérieur  (ignifuge et conforme RoHS)
  • Isolation diélectrique: 0.065
  • Code de couleur: Noir et rouge
  • Gaine: PVC (ignifuge et conforme RoHS)
  • Diamètre nominal du câble (po) :0.169
  • Épaisseur nominale de la gaine (po)0.019



  • Poids net nominal du câble (lbs/1000pi): 40
  • Rayon de courbure minimum (po): 3.0
  • Force de traction maximale (lbs): 35
  • Température nominale (°F)
    Installation: +32 à +140
    Storage et fonctionnement: -4 à +167

ISO9001: 2008, ISO14001: 2004

Conformité aux normes
  • NEC: 820
  • Standard UL: UL 13 & UL 444
  • Indice de flamme: UL 1666 (Riser), FT4
  • RoHS: Conforme à la directive 2011/65/EU
Caractéristiques électriques
  • Capacité nominale (pF/1pi): 16.5
  • Résistance CC max. 20 AWG (Ω / 1M ’à 68 ° F): 10.5
  • Résistance CC max. 18 AWG (Ω / 1M ’à 68 ° F): 11.44
  • Impédance caractéristique Nom: 75
  • Vitesse nominale de propagation (%): 84%
  • Tension nominale: 300 Volts
Certifications

Verified

*Toutes les valeurs de cette spécification sont nominales et sont soumises à des tolérances de +/- 10%.
Les spécifications peuvent être modifiées sans préavis. *
